В приведенном примере представлена топология сетевого графика, в котором для упрощения изложения понятие «событие» отождествляется с понятием «работа». Стрелками показана взаимосвязь между работами. В свою очередь события могут объединять в себе несколько работ. Например, событие 1.1 — выбор объекта аудита (начало проектирования) — объединяет следующие работы: установление времени, прошедшего после предыдущего аудита финансово-хозяйственной деятельности предприятия, анализ показателей деятельности предприятия за прошедший период, выявление негативных явлений в этой деятельности, изучение состояния сохранности материальных ценностей и другие, связанные с разработкой аван-проекта.

Работа

— это процесс или действие, которое необходимо выполнить, чтобы перейти от одного события к другому. Продолжительность работы измеряют единицами времени (дни, недели), а также используют другие трудовые или материальные показатели.

Событие

означает факт получения конечного результата всех предыдущих работ и возможность начала других.

В сетевом графике всегда есть не менее двух событий — начальное и конечное. За начальное событие в этом проекте приняты условия начала работ по установленной первоочередности аудита одного из предприятий, объединений, входящих в ассоциацию, концерн, и издание соответствующего приказа. Конечное событие — это результаты проведенного комплексного аудита предприятия (внутренний аудит).

Последовательность выполнения работ по сетевому графику, когда последующее событие связано с предыдущим, называют путем. На сетевом графике путь изображают стрелками, а время, необходимое для выполнения комплекса работ, объединяемого одним событием, рассчитано в днях и также обозначено стрелками. Так, для прохождения от события 1.1 до события 1.2 необходимо 2 дня.

Следовательно, длину пути измеряют общим количеством времени, необходимого для выполнения работ, входящих в сетевой график.

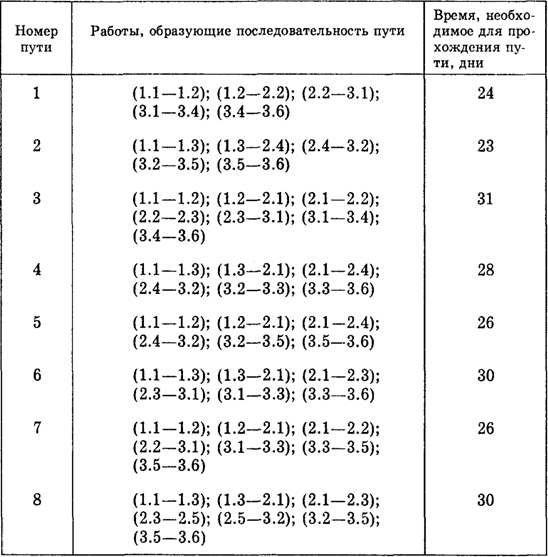

Таблица 6.3. Установление напряженности в сетевом графике планирования и управления проведением комплексного аудита финансово-хозяйственной деятельности предприятия

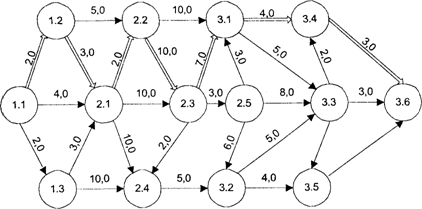

Рис. 6.4. Сетевой график планирования и проведения аудиторского контроля финансово- хозяйственной деятельности предприятия

В системе СПУ применяют три вида путей:

1) полный, начало которого совпадает с начальным событием, а конец — с завершающим;

2) путь, который предшествует событию, т.е. от начального события, и путь, ведущий за этим событием, соединяет его с конечным;

3) путь между событиями, соединяющий любые два события i и j, из которых ни одно не является ни начальным, ни конечным.

Самой главной особенностью сетевых методов планирования является оценка времени, необходимого для выполнения работ. После установления графической характеристики сети, т.е. тогда, когда события и работы сводятся к некоторым критериям, для каждой работы определяют оценку по нормативному времени, необходимому для выполнения определенной работы. Поэтому следует установить время t, нужное для выполнения работ i, j, т.е. определить длину пути I. В приведенном сетевом графике определено восемь полных путей (см. табл. 6.3). Для каждого из них длина равна сумме продолжительности времени по норме для этой работы. Продолжительность каждой работы t (i, j) определяется длиной (продолжительностью) каждого пути ( (I).
